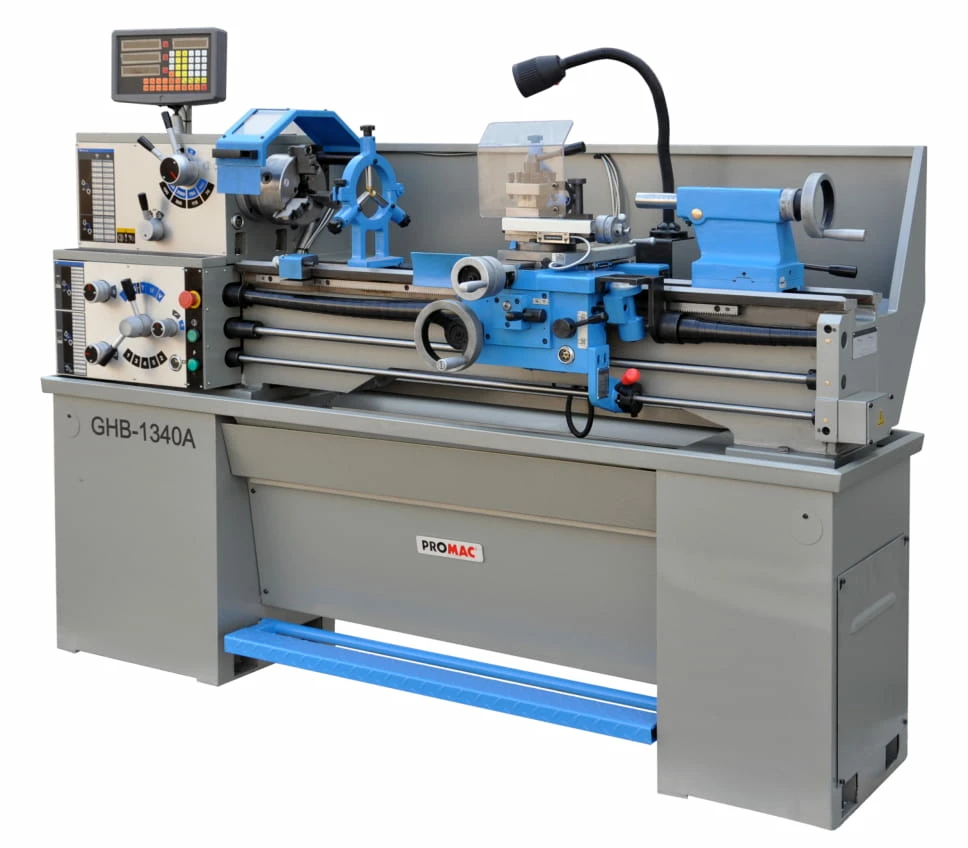

PROMAC – GHB-1340A-FT Tour à Métaux 400V 1500W – Entre Pointes 1015 Mm

Tour à métaux sur socle GHB-1340A-FT | PROMAC







Vidéo de présentation :

---



Caractéristiques principales et avantages du tour à métaux  :

---

• Entre pointes 1015 mm
• Protecteur mandrin asservi
• Système de lubrification intégré
• Eclairage de travail halogène
• Frein à pied
• Bâti en fonte
• Socle inclus

Contenu de la livraison :

---

• Machine
• Socle de machine

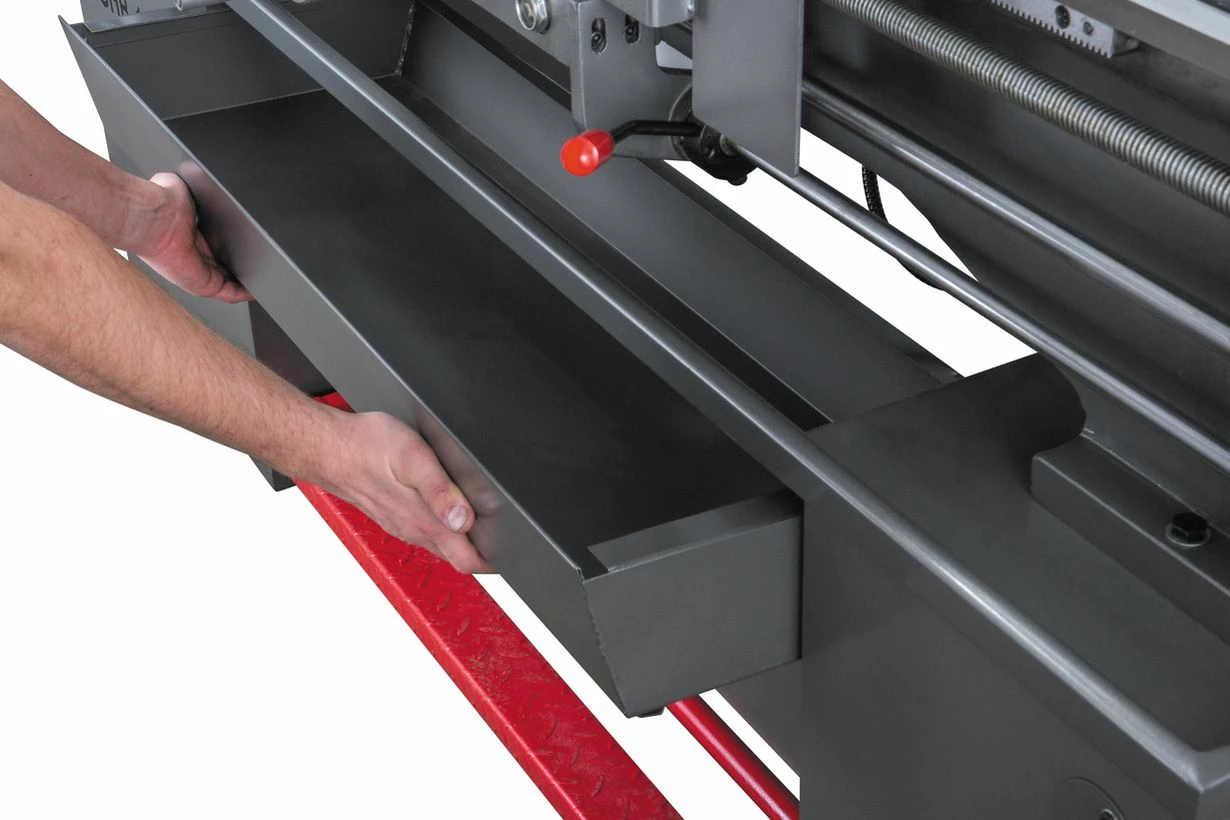

• Bac à copeaux
• Carter de protection

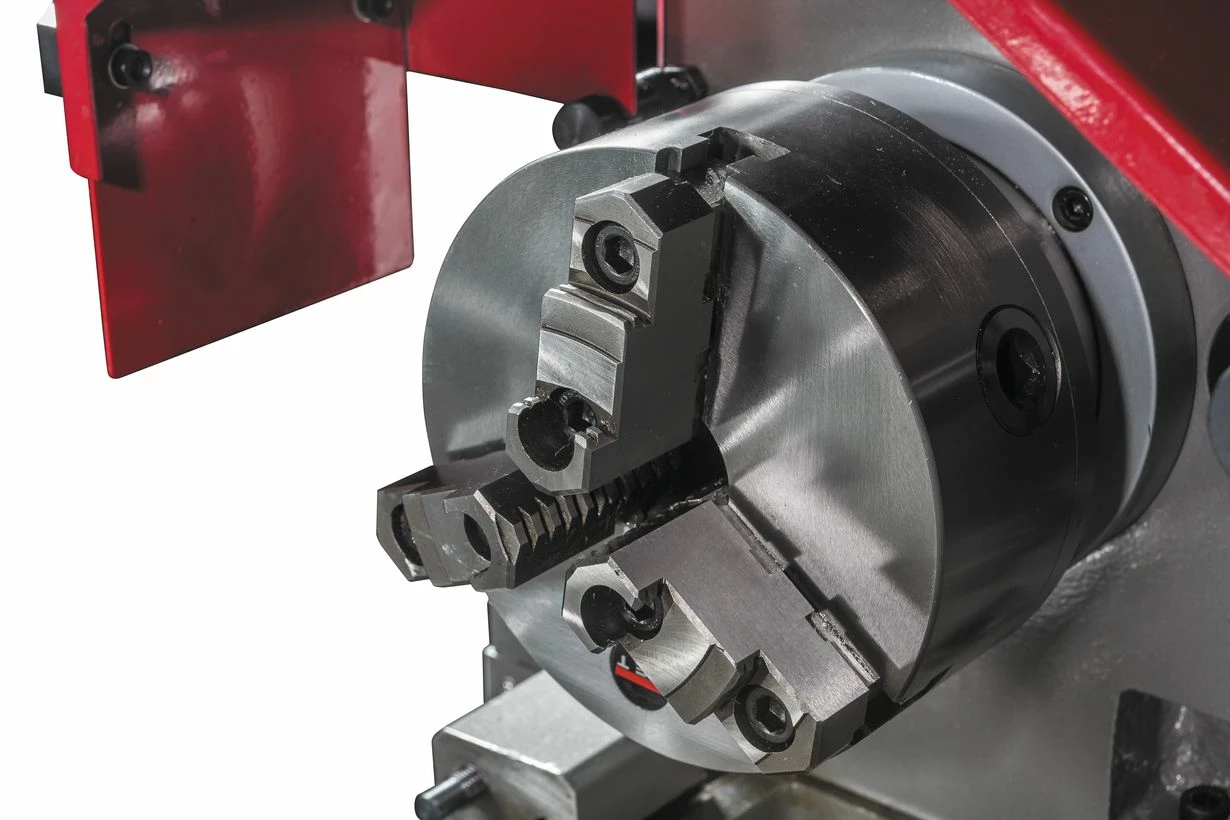

• Mandrin universel à 3 mors : 160 mm
• Plateau circulaire : 200 mm
• Plaque de fixation : 300 mm

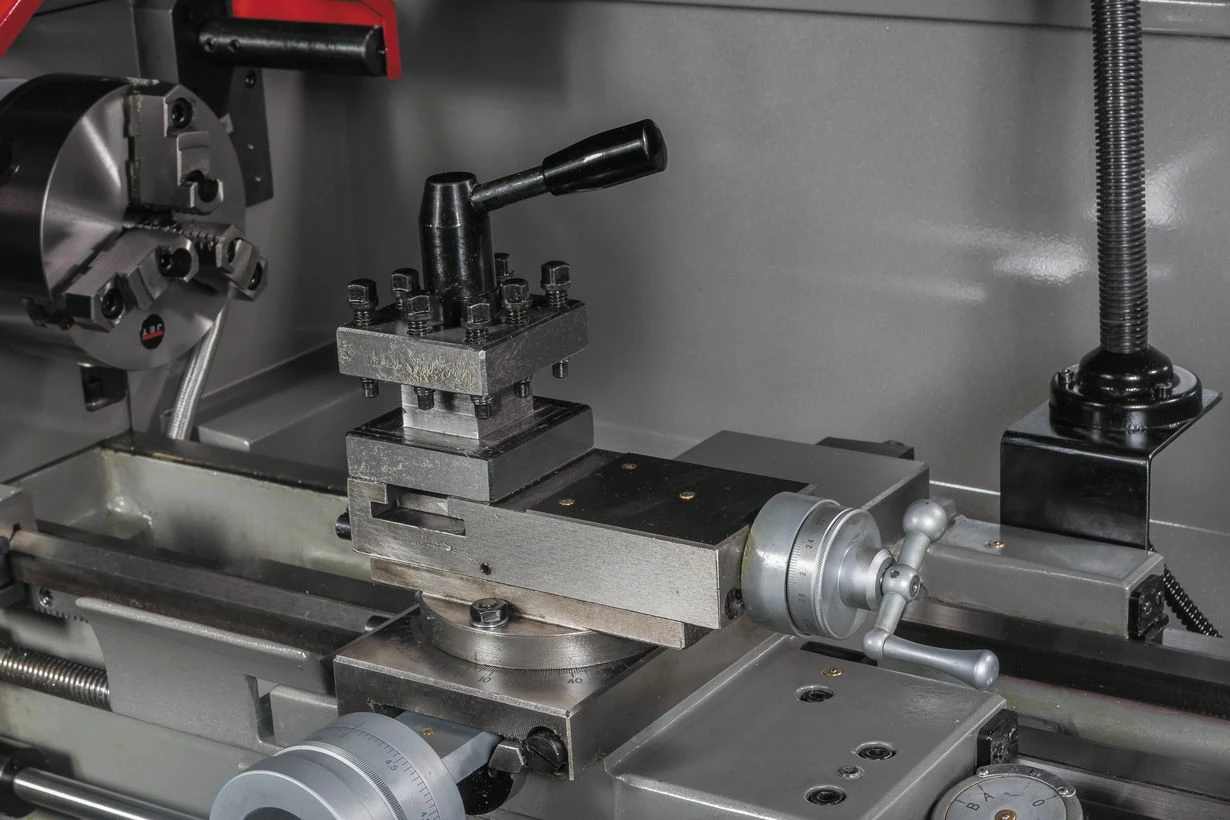

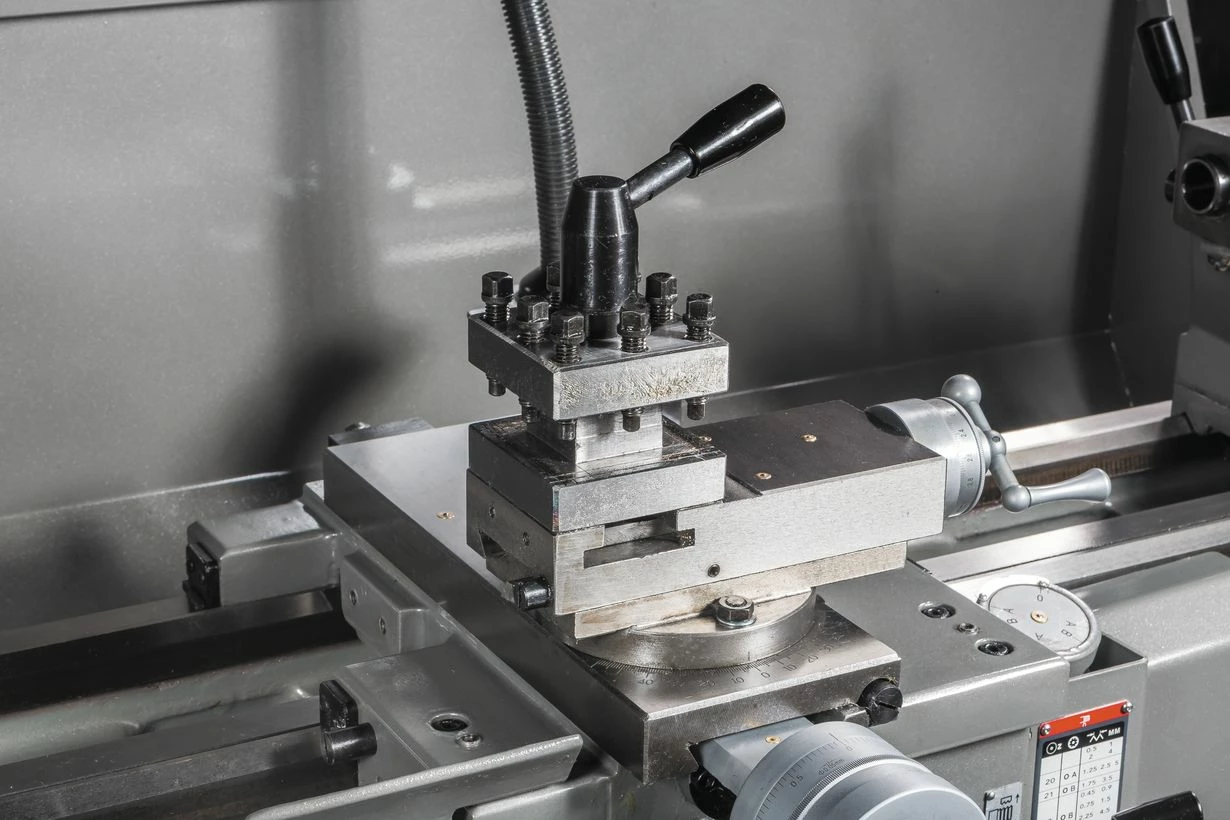

• Porte-outils (x4)

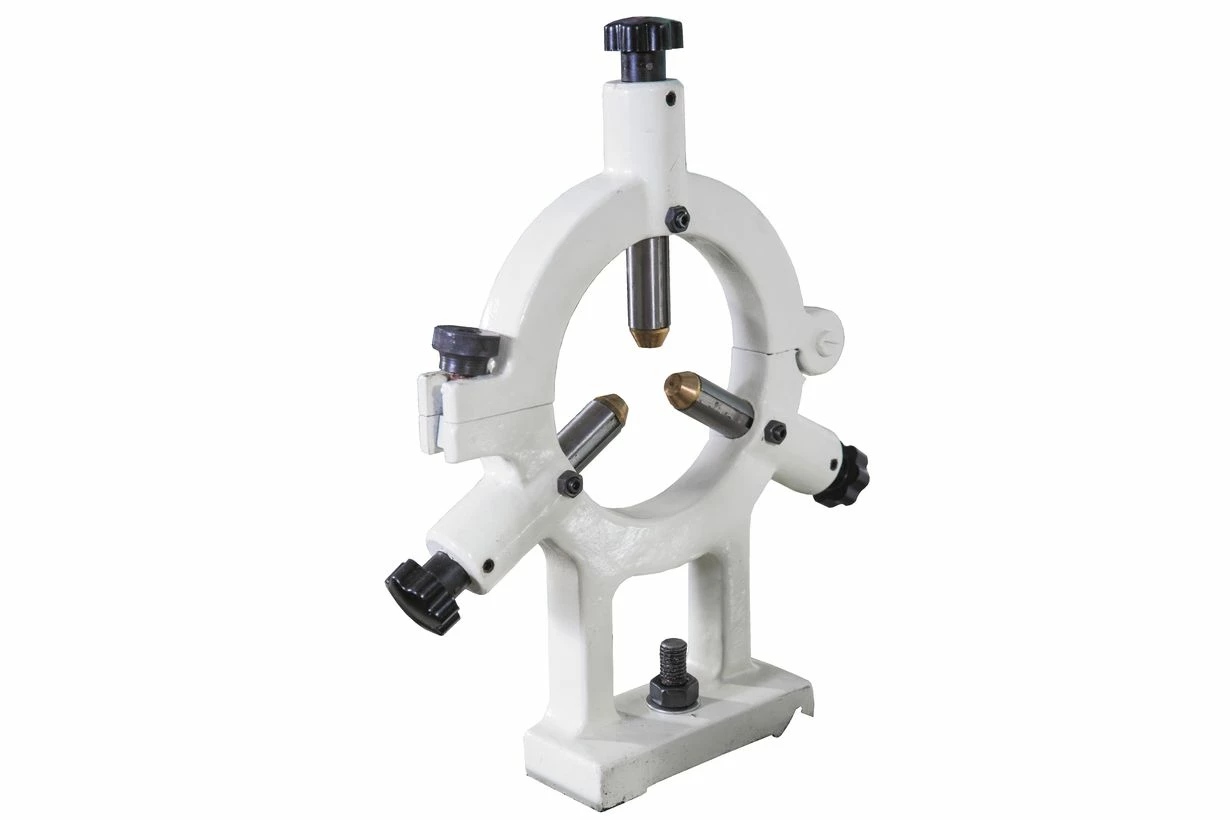

• Lunette fixe
• Lunette mobile
• Jeu de roues de rechange
• 2 Pointes fixes CM-3
• Réducteur CM3/ CM5

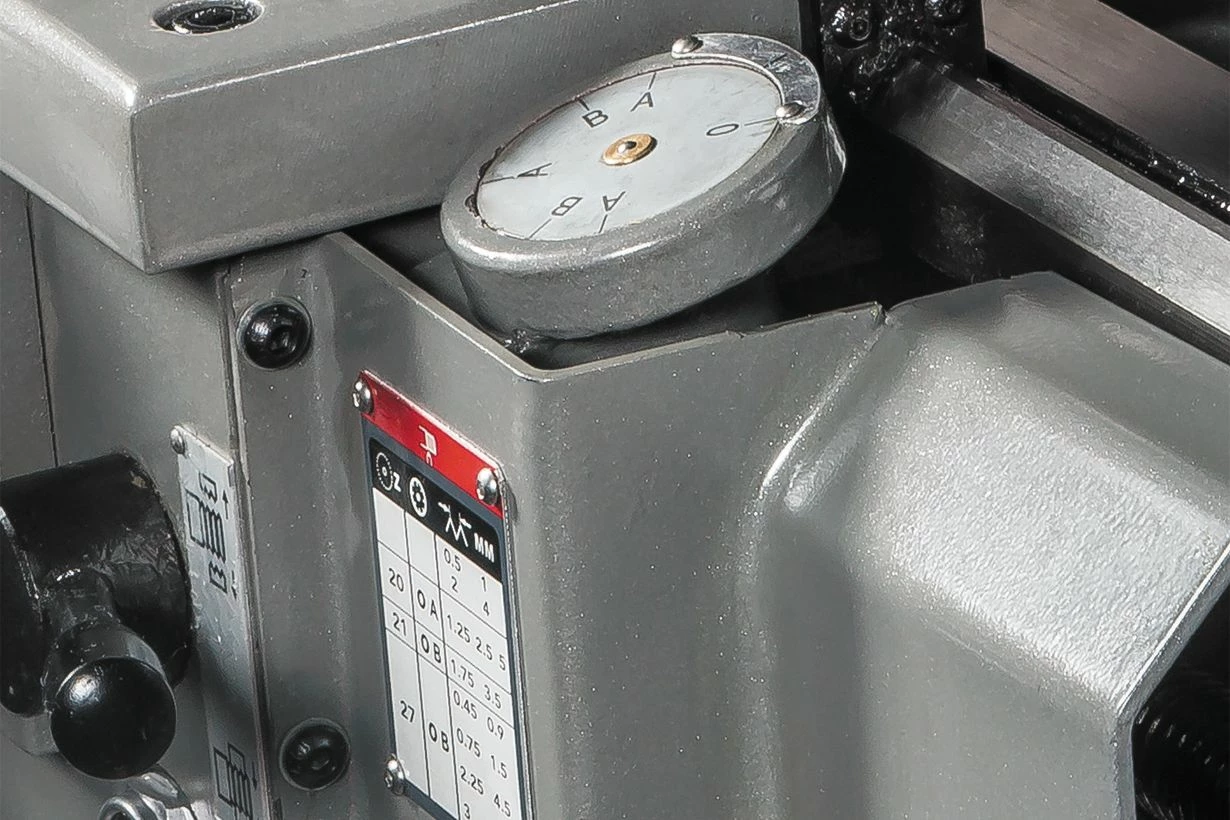

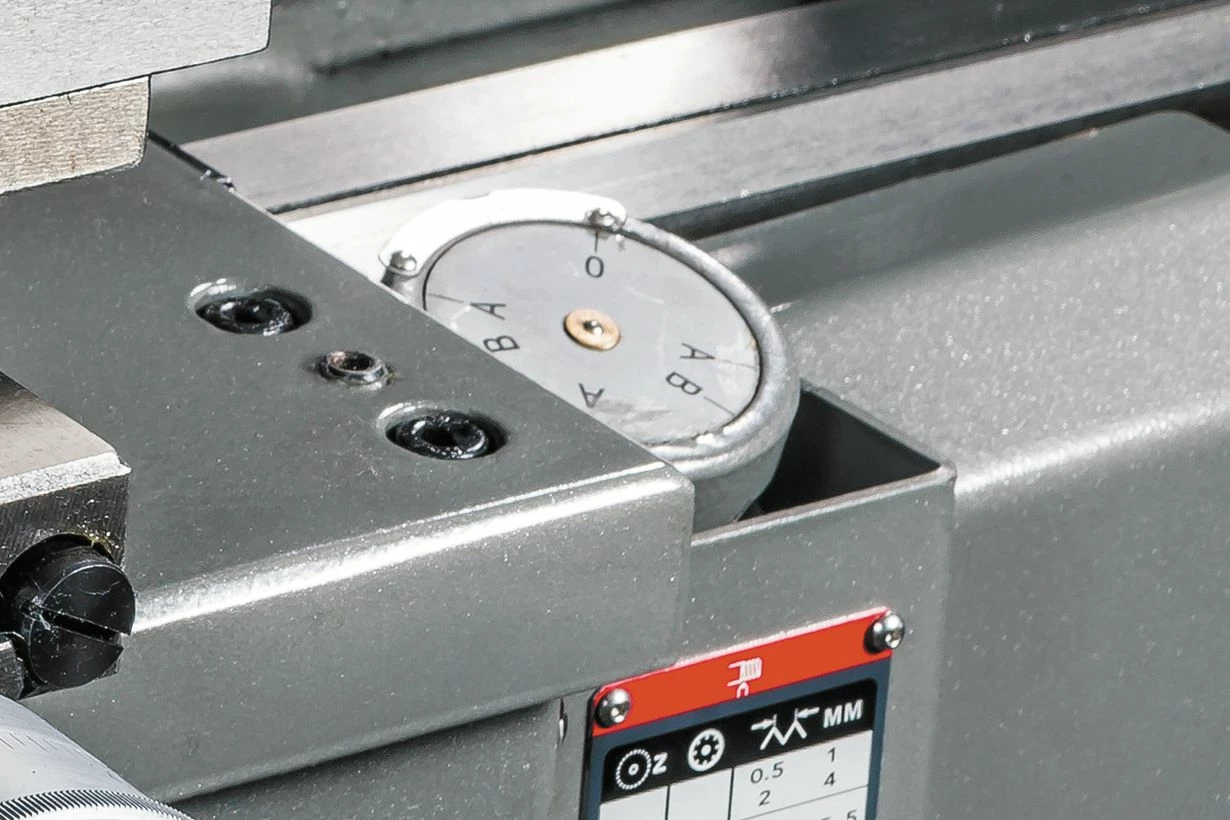

• Compteur de filetage

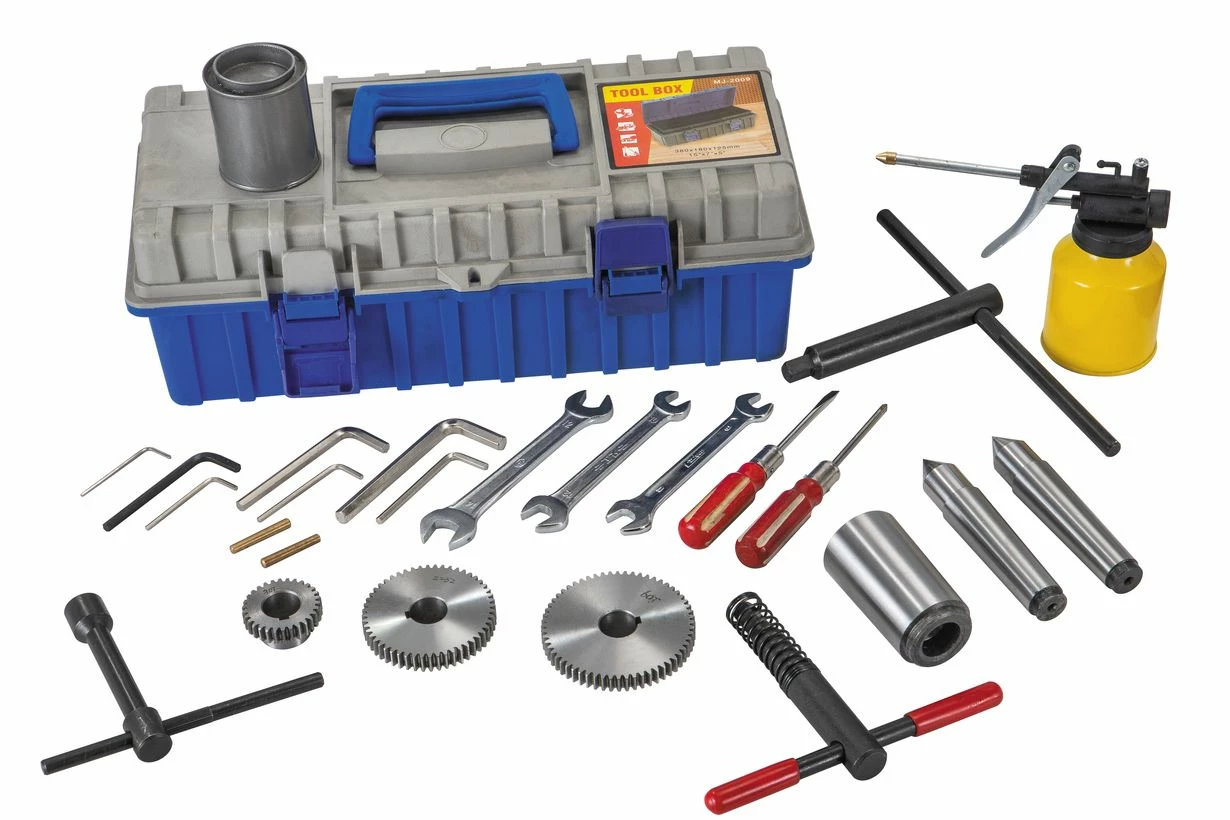

• Outils de travail dans un coffret
• Burette à huile
• Tiges de levage
• Mode d’emploi
• Liste des pièces de rechange

Consignes de sécurité :

---

• Ce tour à métaux convient seulement au tournage et au perçage des matières synthétiques et des métaux usinables.
• Avant la mise en service de la machine, il faut graisser tous les points d’huilage et veiller à ce que tous les réservoirs à lubrifiants soient à niveau.
• La machine est livrée complètement assemblée.
• Vérifiez que toutes les fixations sont serrées.
• Tous les points de lubrification de la machine doivent être lubrifiés avant la mise en service.
• L’utilisation de rallonges électriques est fortement déconseillée. Essayez de placer la machine près de la source d’alimentation. Si une rallonge électrique s’avère nécessaire, assurez-vous de son bon état. Une rallonge trop courte cause des chutes de tension entraînant une perte d’alimentation et une surchauffe. Utilisez uniquement des rallonges électriques H07RN-F, avec des câbles de 1,5 mm2 ou plus. La longueur totale du cordon ne doit pas dépasser 18 mètres. Les rallonges électriques et les fiches doivent être exempts de défauts.



SPECIFICATIONS TECHNIQUES
Puissance moteur	1500 W (2 CV) S1
Tension	400V ~3L/PE 50Hz
Courant électrique	4A
Raccordement (H07RN-F)	4×1,5mm²
Fusible du secteur électr.	16A
Niveau de pression sonore (selon EN ISO 11202)	Marche à vide (vitesse max) LpA 78,4 dB(A)
Entre pointes	1015 mm
Largeur du banc	186 mm
Hauteur de pointe	165 mm
Diamètre de tournage	330 mm
Diamètre tournage chariot	197 mm
Diamètre tournage sur pont	476 mm
Diamètre lunette fixe	6 – 67 mm
Diamètre lunette mobile	6 – 70 mm
Course du chariot supérieur	68 mm
Course chariot transversal	160 mm
Taille maximum des outils	16 x 16 mm
Alésage de la broche	38 mm
Cône morse	CM5
Nombre de vitesses de broche	8
Plage de vitesses de la broche	70 ~ 2 000 tr/min
Cône morse poupée mobile	CM3
Course poupée mobile	95 mm
Nombre d’avance longitudinale	40
Plages d’avance	0,037-0,989  tr/mm
Nombre de filtage en pouces	32
Plage filetage en pouces	3 – 1/4 – 80 TPI
Nombre de filetage métrique	23
Plage de filtetage métrique	0,45 – 10 tr/mm
Pas de la vis mère	4 mm
Dimensions (L x l x H)	1905 x 760 x 1200 mm
Poids Net	650 kg
