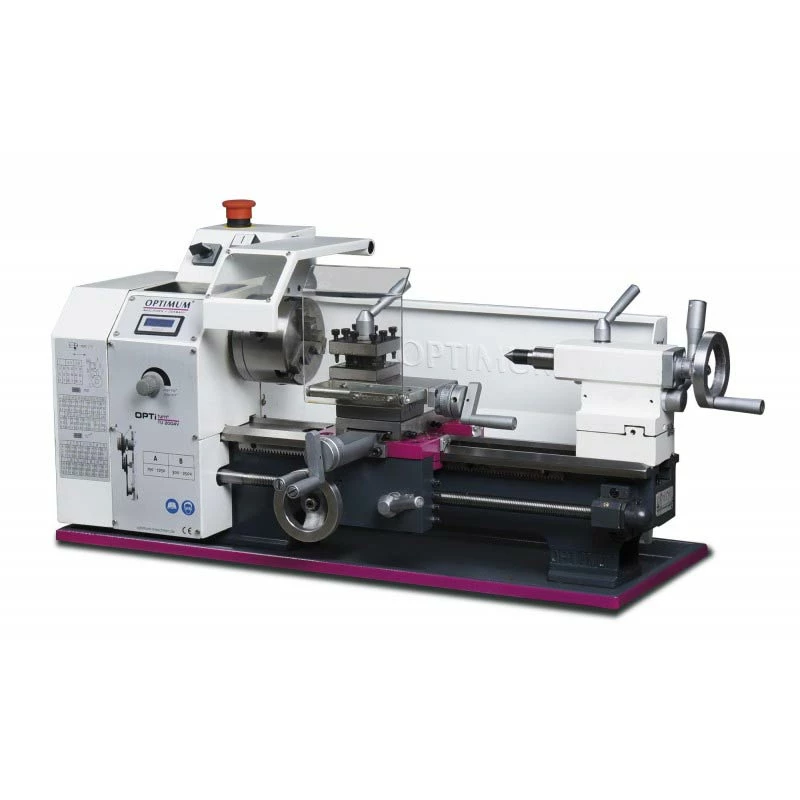

OPTIMUM – TU 2004 V – Tour à Métaux Compact 300 Mm Avec Vitesse Variable Haute Qualité

Petit tour à métaux compact 300 mm – TU 2004V | OPTIMUM







Un tour bien équipé et peu encombrant pour des petits travaux de qualité et bricoleurs exigeants :

---

• Banc prismatique en fonte massive nervurée et trempée par induction
• Nez de broche rectifié
• Concentricité du nez de broche > 0,009 mm garantissant une précision de rotation très élevée
• Variateur de vitesse de haute qualité

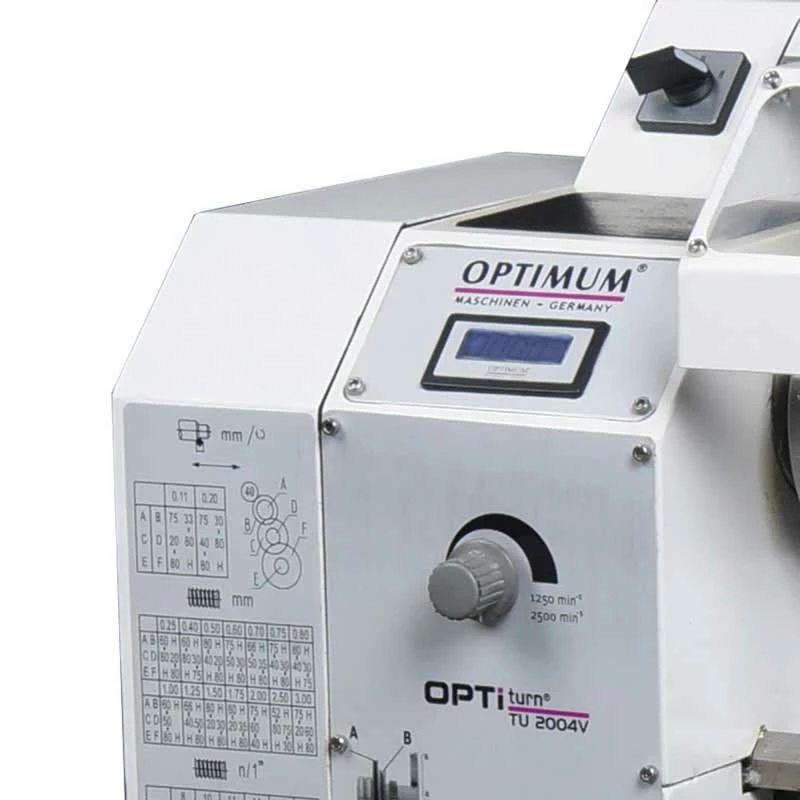

• Indicateur de vitesse numérique
• Sens de rotation droite/gauche de la broche commutable électriquement depuis l’interface de commande
• Carter de mandrin asservi électriquement
• Nombreuses possibilités de filetage grâce aux pignons acier fournis de série

Éléments et fonctions mécaniques clés :

---

• Équipé de 3 chariots : longitudinal, transversal et supérieur
• Entraînement automatique longitudinal
• Vis mère montée sur paliers
• Rattrapage du jeu de broche
• Chariots et glissières rectifiés avec précision

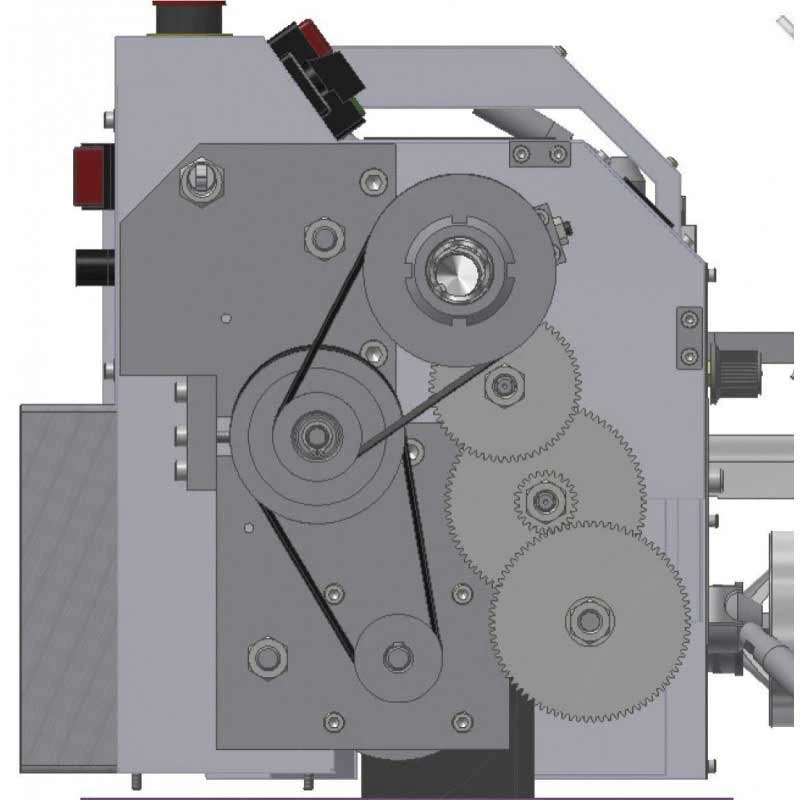

• Changement simple et rapide de vitesse par courroie trapézoïdale (2 plages) et variateur de vitesse
• Décalage de la poupée mobile +/- 2,5 mm pour le tournage conique long
• Verniers gradués avec remise à 0 sur tous les mouvements





Accessoires fournis avec le tour :

---

• 1 x mandrin 3 mors diamètre 100 mm
• 1 x pointe fixe CM2
• 1 x pointe fixe CM3
• Carter arrière
• Carter de mandrin asservi
• Bac à copeaux

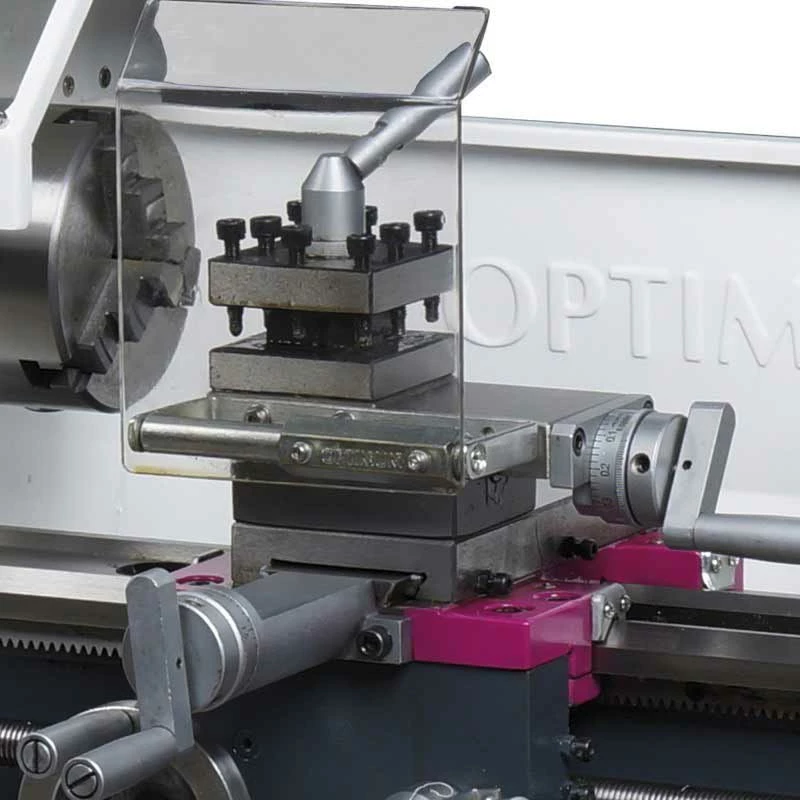

• Tourelle 4 positions
• Pignons de filtage en acier
• Clés de service et manuel



SPECIFICATIONS TECHNIQUES
Puissance moteur	600 W
Tension moteur	230 V – 50 Hz
Distance entrepointes	300 mm
Hauteur de pointes	100 mm
Diamètre usinable maximum	200 mm
Diamètre maximum au-dessus du chariot	110 mm
Largeur de banc	100 mm
Vitesse de broche	150 – 2500 tours / minute
Plages de vitesse	2 –  par variateur
Cône morse de broche	CM3
Alésage de la broche	21 mm
Alésage du mandrin 3 mors	20 mm
Course du chariot supérieur	55 mm
Course du chariot transversal	75 mm
Cône morse de poupée mobile	CM2
Course du fourreau de poupée mobile	65 mm
Avances longitudinales	0,1 à 0,2 mm / T
Filetage métrique	0,4 à 3 mm / T – 14 pas
Filets au pouce	44 à 8 TPI ; 12 pas
Dimensions (L x l x h)	830 x 425 x 360 mm
Poids Net / Brut	61 Kg / 76 Kg
