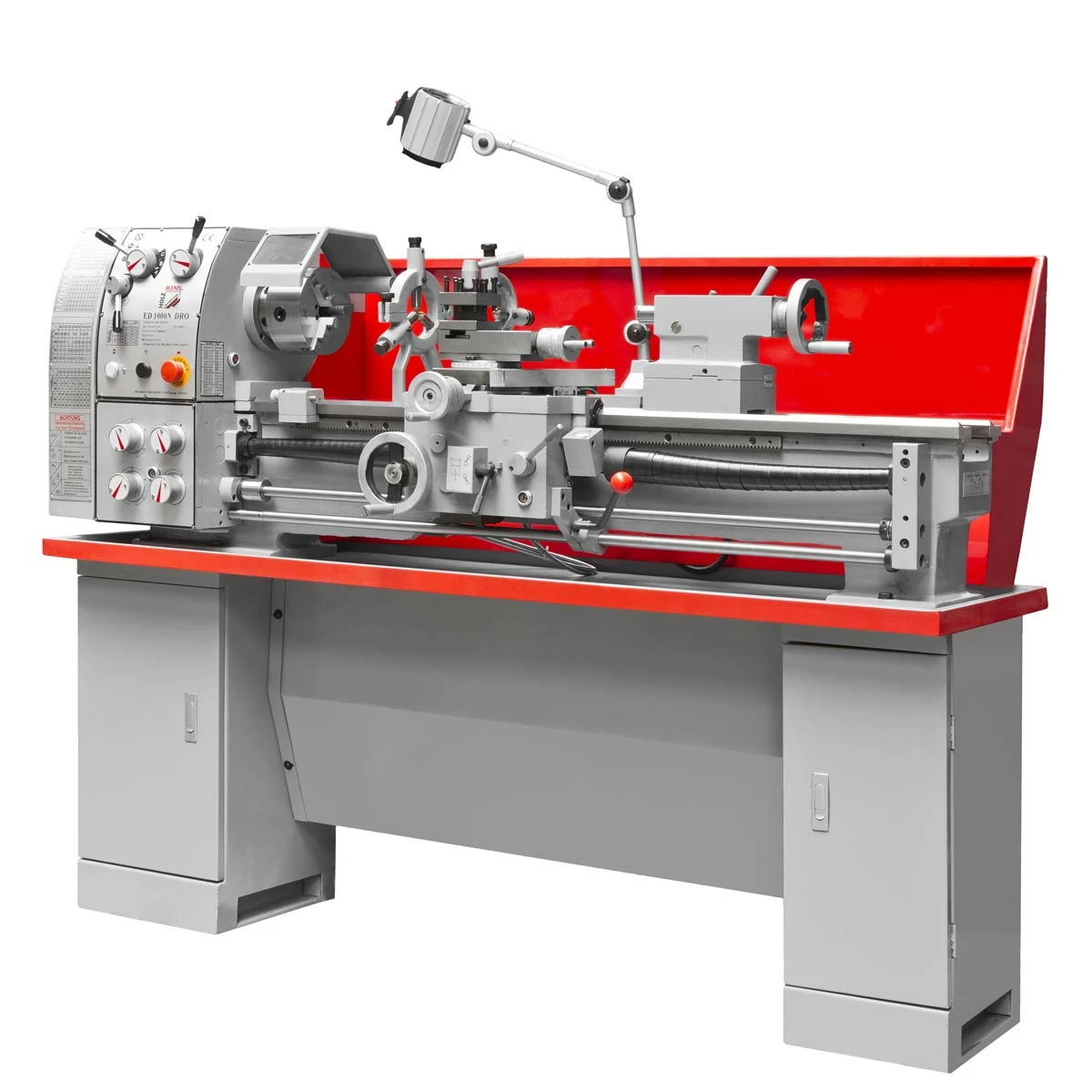

HOLZMANN – ED1000N Tour à Métaux Entre-Pointes 1000 Mm – 400 V – Avec Accessoires

Tour à Métaux 1000 mm ED1000N – Holzmann





Les tours à métaux de la ligne N sont des machines polyvalentes, robustes, fiables et adaptés aux différents types d’usinage, et ont été conçus pour offrir une protection complète et le meilleur confort de travail à l’utilisateur.



Le ED1000N a été spécialement élaboré pour le tournage d’outil et de pièces métaliques au sein des centres de formation, écoles, ainsi que les usines et les ateliers.





Caractéristiques et avantages du tour à métaux :

---

• Banc rompu amovible pour permettre l’usinage de pièces de grand diamètre jusqu’à 450 mm.

• Banc prismatique trempé par induction et rectifié avec précision. Largeur de banc 181 mm.

• Machine très silencieux grâce aux composants de haute qualité.

• Boîte de vitesses lubrifiée et rectifiée en bain d’huile pour une plus grande longévité de la machine.

• Système de fixation rapide du mandrin D1-4 d’après la norme DIN 55029.

• La poupée mobile peut être décalée pour le tournage conique long +/- 5 mm.

• Protection métallique postérieure pour les copeaux.

Attention : le tour ne propose pas d’affichage numérique.



Accessoires et équipement inclus avec le tour :

---

• Mandrin à 3 mors Ø160 mm
• Plaque frontale
• Protège-mandrin
• Support de machine monté
• Lunette fixe
• Suiveur, porte-copeaux

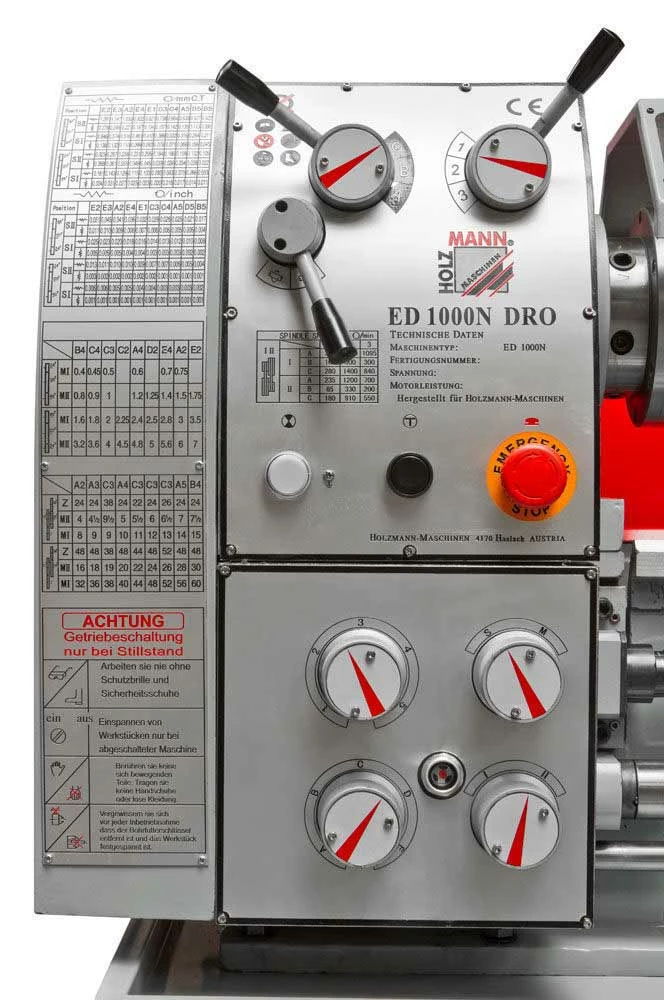

• Tourelle 4 positions, changement de vitesse
• 2 pointes fixes CM3
• Cadran fileté
• Douille de réduction CM5 / CM3
• Lampe de travail



Tableau des caractéristiques techniques :

---



SPECIFICATIONS TECHNIQUES
Puissance Moteur S1	1100 W
Puissance Moteur S6	1500 W
Tension / CV	400 V / 2CV
Hauteur du banc	260 mm
Largeur du banc	181 mm
Pas du filetage par pouces	4 – 60 mm
Pas du filetage métrique	0,4 – 7 mm
Vitesse de rotation de la broche	65 – 1810 tours / min
Diamètre maximum sous le banc	450 mm
Course du chariot supérieur	160 mm
Diamètre maximum au-dessus du chariot	198 mm
Cône de poupée mobile	CM3
Cône de la broche	CM5
Alésage de la broche	38 mm
Avances transversales	0,017 – 0,276 mm / T
Avances longitudinales	0,079-1,291 mm / T
Distance entre-pointes	1000 mm
Diamètre maximum usinable	332 mm
Hauteur centrale	165 mm
Poids Net / Brut	530 Kg / 596 Kg
