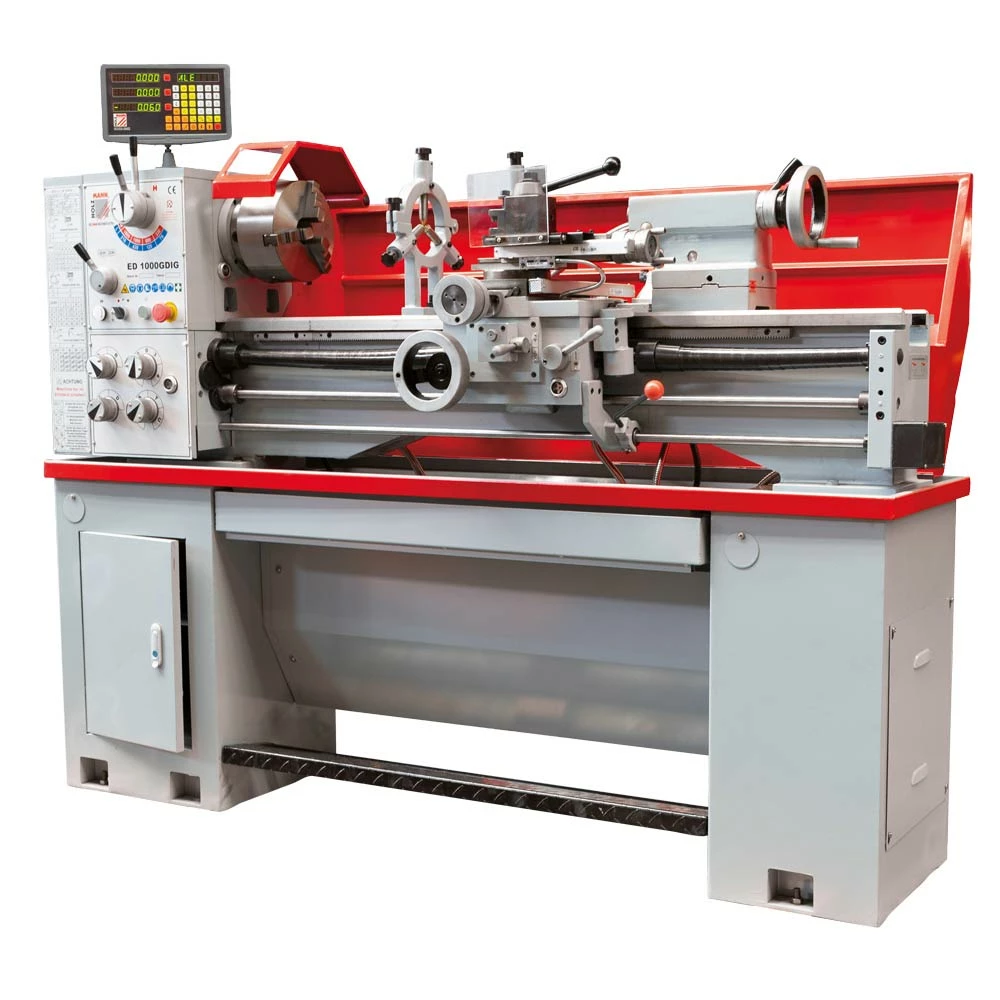

HOLZMANN – ED1000GDIG – Tour à Métaux à Affichage Numérique – Entre-pointes 1000 Mm – 400V – 2100 W

Tour à Métaux avec Affichage Digital – ED1000 GDIG | HOLZMANN





Caractéristiques principales du tour à métaux :

---

• Arbre de transmission
• Tour à vis sans fin et à tige d’alimentation à la pointe de la technologie, avec une valeur particulièrement durable dans le temps
• Idéal pour une utilisation dans les secteurs nécessitant de la polyvalence comme les ateliers de maintenance et de fabrication, les salles d’outillage ou à des fins de formation dans les écoles
• Alésage de broche exceptionnellement large (Ø 52 mm) pour le traitement de grands diamètres d’arbre
• Le frein à pied électromagnétique garantit une sécurité de travail maximale
• Guides de lit prismatiques trempés par induction et rectifiés avec précision en fonte stabilisée, garantissant une grande longévité
• Le lit amovible permet l’usinage de pièces de diamètre jusqu’à 474 mm
• Les engrenages de coupe de précision et le banc de machine en fonte à absorbtion des vibrations garantissent une précision de rotation élevée
• Les engrenages et les broches sont trempés, rectifiés et fonctionnent dans un bain d’huile
• Broche principale équilibrée dynamiquement montée dans des roulements de précision, centricité élevée de la broche (<0,009 mm)
• Changement de vitesse simple et rapide via l’arbre de transmission
• Nez de broche Camlock D1-5 DIN 55029
• Poupée mobile réglable (+/- 5 mm) pour le tournage conique
• Tous les guides sont facilement réglables via des rebords en V
• La poupée mobile peut être ajustée de +/- 5 mm pour le tournage conique

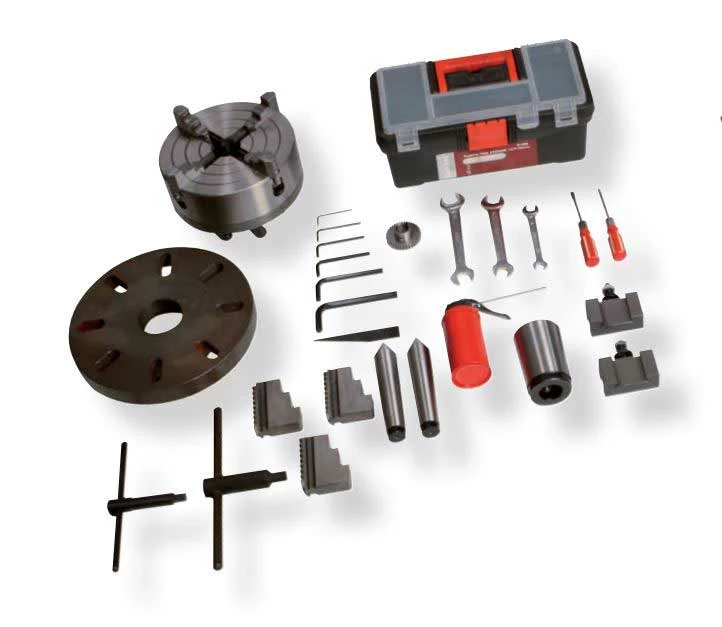

Accessoires livrés avec le tour :

---

• Mandrin 3 mors Ø 200 mm
• Mandrin indépendant 4 mors Ø 200 mm
• Plateau de broche Ø 250 mm
• 2 x pointes fixes CM4
• Douille de réduction CM6/4
• Lunette fixe
• Lunette à suivre
• Lampe de travail halogène
• Dispositif de refroidissement
• Frein de broche
• Kit de pignons de rechange
• Carter arrière





SPECIFICATIONS TECHNIQUES
Tension moteur	400 V
Puissance moteur absorbée S1	1500 W
Puissance moteur restituée S6	2100 W
Dimensions totales en mm (L x l x h)	1830 x 760 x 1330 mm
Distance entre pointes	1000 mm
Largeur x hauteur du banc	187 x 305 mm
Hauteur de pointes	180 mm
Diamètre maximum au-dessus du chariot	198 mm
Diamètre maximum sous le banc	470 mm
Alésage de la broche	52 mm
Cône morse de la broche	MK6
Cône morse de la poupée mobile	MK4
Plage de vitesses	70 – 1900 tours / minute
Course longitudinale du chariot	810 mm
Course transversale du chariot	190 mm
Course du chariot supérieur	88 mm
Capacité maximum de la tourelle	20 x 20 mm
Attache de la broche	D1-5 DIN 55029
Avance transversale	0,022 – 0,298 mm / U
Avance longitudinale	0,078 – 1,044 mm / U
Course du fourreau de la poupée mobile	100 mm
Plage de filetage métrique (32)	0,45 – 10,0 mm
Plage de filetage en pouces (20)	2,25 – 40 TPI
Poids Net / Brut	630 Kg / 680 Kg
Dimensions de l’emballage (L x l x h)	1940 x 760 x 1520 mm
